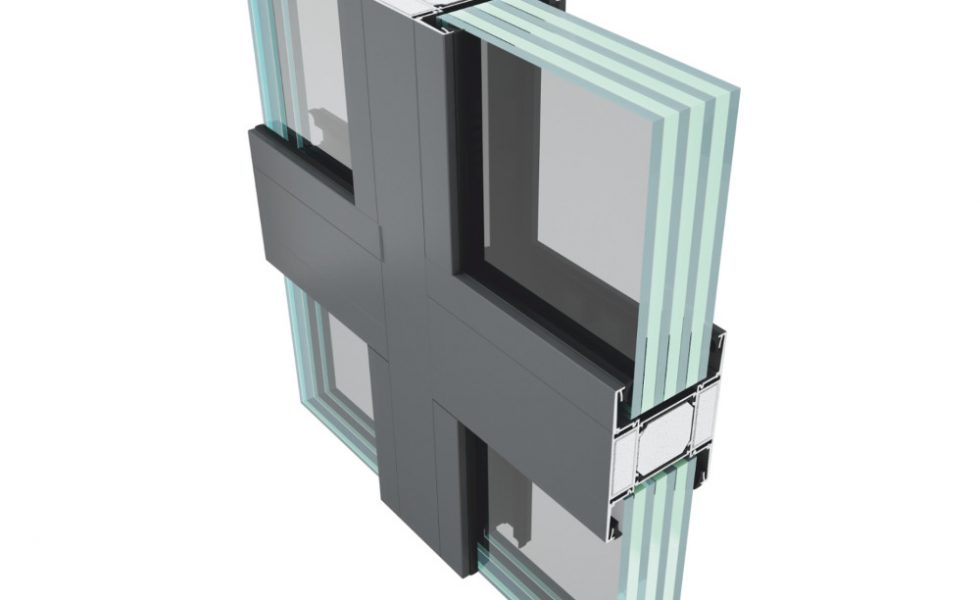

SISTEMUL TM 90EI YAWAL FIRE BLOCK 120

YAWAL FIRE BLOCK 120 TM 90EI este conceput pentru realizarea unei game largi de bariere împotriva incendiilor cu clasa de rezistenţă la foc EI 120. Este compatibil cu sistemul TM 75 EI.

Sistemul TM 90EI îndeplineşte actuala Aprobare Tehnică AT-15-8955/2016. Dimensiunile maxime ale structurii – pereţii antiincendiu care pot fi executaţi în acest sistem sunt – înălţime: 4000 mm; lăţime: 5240 mm.

AVANTAJELE SISTEMULUI

• clasificarea materialelor ca ignifuge (NRO),
• posibilitatea de atașare a ușii sistemului YAWAL TM la perete,
• utilizarea de materiale de umplere cu o grosime de până la 100 mm,
• există posibilitatea realizării de pereți interiori fără rezistență la foc în conformitate cu Aprobarea Tehnică,
• izolare termică.

PARAMETRI TEHNICI

Clasificarea de rezistenţă la foc EI 120 conf. PN-EN 13501-2
Permeabilitatea aerului clasa 4 conf. PN-EN 12152:2004
Rezistența la apă clasa R7 conf. PN-EN 12154:2004
Clasificare la foc EI 120 conf. PN-EN 13501-2+A1:2010
Rezistenţa la vânt clasa C1 conf. PN-EN 12210:2001
Izolare fonică Rw=43 dB conf. PN-B-02151-3:2015
Coeficient de conductivitate termică Uf= 2,4÷2,8 W/m2K conf. PN-EN ISO 6946:2008
Categoria Interioară izolarea vizibilă lăţimea C1 – C4 conf. PN-EN ISO 12944-2
Rezistenţă la impact a peretelui interior IVb conf. ETAG nr 003
Devierea peretelui față de supr. verticală 10°

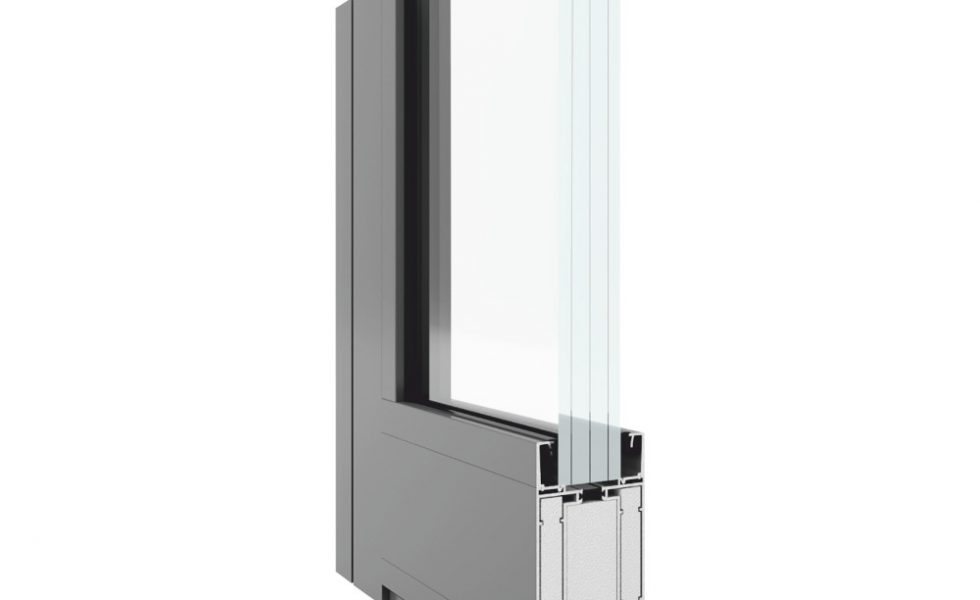

SISTEMUL TM 75EI

Sistemul este utilizat pentru realizarea pereţilor și uşilor rezistente la foc cu clase de rezistenţă la foc de la El 30 până la El 60, care sunt utilizate ca bariere de incendiu externe și interne.

Permite, de asemenea, executarea unor construcţii rezistente la fum. Profilurile termoizolante TM 75EI sunt formate din două părți din aluminiu separate printr-un distanțier termic. Distanțierele din poliamidă armate cu fibră de sticlă cu o lățime de 32 mm îndeplinesc rolul de izolație în profiluri. Profilele sunt realizate în două variante de construcție care diferă în funcție de gradul de umplere a camerelor de aluminiu cu separatoare izolatoare și ignifuge.

AVANTAJELE SISTEMULUI

• Clasificarea sistemului ca rezistent la fum din clasa clasa Sa S200,
• clasificarea materialelor ca ignifuge (NRO),
• o gamă largă de soluții de construcţie de la pereţi despărțitori până la vitrine și uşi cu un singur canat sau două canate (este posibilă versiunea cu panouri vitrate laterale și superioare),
• o gamă largă de materiale de umplere cu o grosime de până la 62 mm.

PARAMETRI TEHNICI

Permeabilitatea aerului clasa 2 conf. PN-EN 12207:2001
Rezistența la apă clasa 3A conf. PN-EN 12208:2001
Clasificare la foc clasa EI 30, EI 60 conf. 13501-2+A1:2016
Rezistenţa la vânt clasa C1 conf. PN-EN 12210:2001
Coeficient de conductivitate termică Uf = 2,55÷2,6 W/(m2K) conf. PN-EN ISO 6946:1999
Izolare fonică R= 35÷40 dB conf. PN-EN ISO 140-3
Aprobare Tehnică AT-15-6830/2016

CARACTERISTICILE SISTEMULUI

UȘI FERESTRE FIXE
Adâncimea structurală a ușii Profilul ramei 74,8 mm/82 mm 74,8 mm/82 mm
Profilul canatului 74,8 mm/82 mm 74,8 mm/82 mm
Grosimea geamului do 62 mm do 62 mm

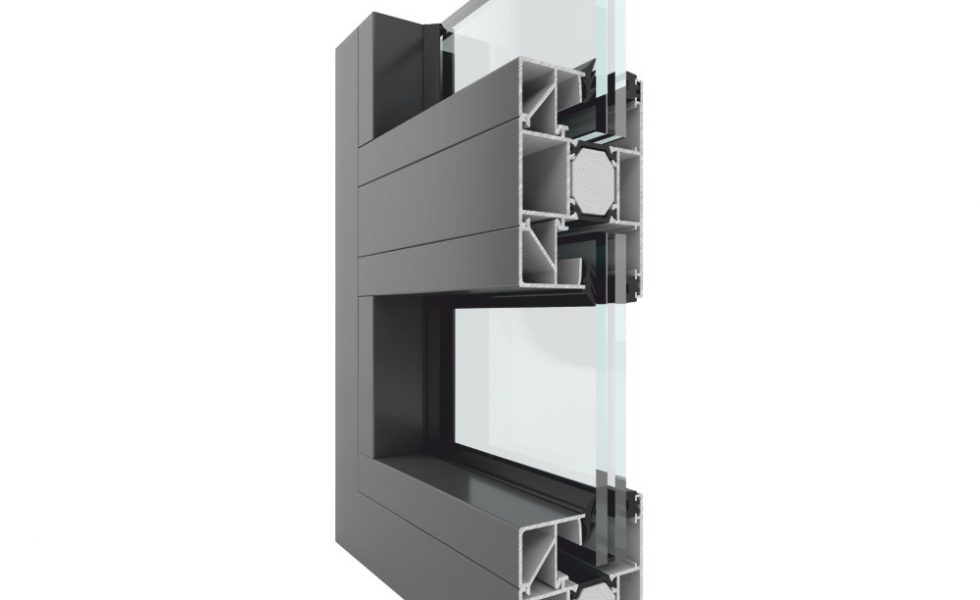

SISTEMUL TM 62EI

Sistemul Yawal TM 62EI 30 este conceput pentru realizarea unei game largi de pereți rezistenți la foc și uși cu rezistență la foc EI 30, care sunt utilizate ca bariere de incendiu externe și interne.

Profilele termoizolante din cadrul sistemului sunt formate din două părţi din aluminiu separate printr-un distanțier termic. Distanțierele din poliamidă armate cu fibră de sticlă cu o lățime de 23 mm îndeplinesc rolul de izolație în profiluri. Camera centrală a profilului este umplută cu separatoare de izolare rezistente la foc. Sistemul TM 62EI deține Aprobarea Tehnică AT-15-9626/2016.

AVANTAJELE SISTEMULUI

• gama larga de aplicare, ca separatoare interioare si exterioare,
• clasificarea materialelor ca ignifuge (NRO),
• izolare termică optimă.

PARAMETRI TEHNICI

 Clasificarea de rezistenţă la foc EI 30 conf. PN-EN 13501-2:2016
 Permeabilitatea aerului A4 conf. PN-EN 12152:2004
 Rezistența la apă clasa RE750 conf. PN-EN 12154:2004
 Rezistenţa la vânt clasa C1 conf. PN-EN 12210
 Rezistenţă la lovituri clasa 4b conf. ETAG nr 003
 Izolația fonică 36 dB 40 dB conf. PN-EN ISO 140-3
 Clasificarea în domeniul răspândirii focului conf. PN-90/B-02867 (NRO)
 Adâncimea interioară a profilului lăţimea vizibilă 62 mm
 Umplere 15÷36 mm
 Clasificarea în domeniul etanșeității la fum Sa, S200 conf. PN-EN 13501-2:2016
 Clasificarea internă vizibilă în domeniul rezistenței la foc și a lățimii EI 30 conf. PN-EN 13501-2:2016

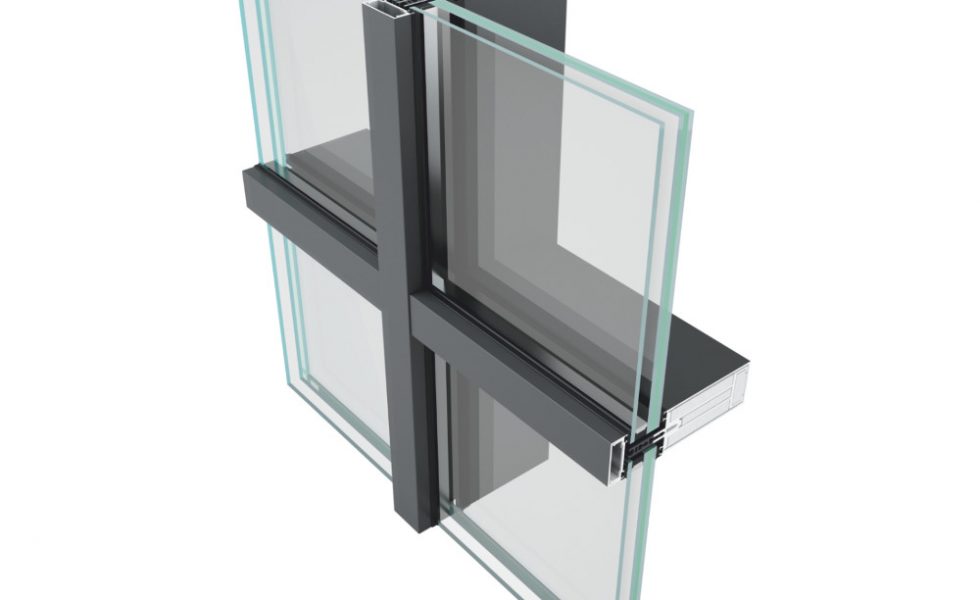

SISTEMUL FA 50N EI

Peretele cortină în cadrul sistemului FA 50N EI are o structură schelet alcătuită din stâlpi și traverse realizate din profile de aluminiu.

În scheletul construcţiei sunt încorporate geamuri rezistente la foc sau panouri de izolație.

AVANTAJELE SISTEMULUI

•    posibilitatea de a realiza pereţi cortină cu refracții diferite ale suprafeţelor plane,
•    respectarea unor standarde stricte în domeniul protecţiei antiincendiu,
•    posibilitatea de conectare cu sistemele de protecţie împotriva incendiilor Yawal TM 75EI, Yawal TM 62EI.

PARAMETRI TEHNICI

Permeabilitatea aerului clasa AE 1500 conf. PN-EN 12152
Rezistența la apă clasa RE 1800 conf. PN-EN 12154
Coeficient de conductivitate termică Uf = de la 1,2 W/m2K conf. PN-EN ISO 10077-2
Rezistenţa la vânt 2400 Pa conf. PN-EN 13116
Izolare fonică Rw (C, Ctr) = 31÷ 44 dB conf. PN-EN ISO 140-3
Rezistenţă la lovituri clasa I5, E5 conf. PN-EN 14019
Rezistenţă la efracție RC2, RC3, RC4 conf. PN-EN 1627
Lățimea internă vizibilă 50 mm
Lățimea externă vizibilă 50 mm
Suprafețe vitrate fixare cu benzi de presare și benzi de mascare
Grosimea geamului 10÷80 mm
Clasificare la foc clasa EI15, EI30, EI45, EI60 conf. PN-EN 12501-2 A1

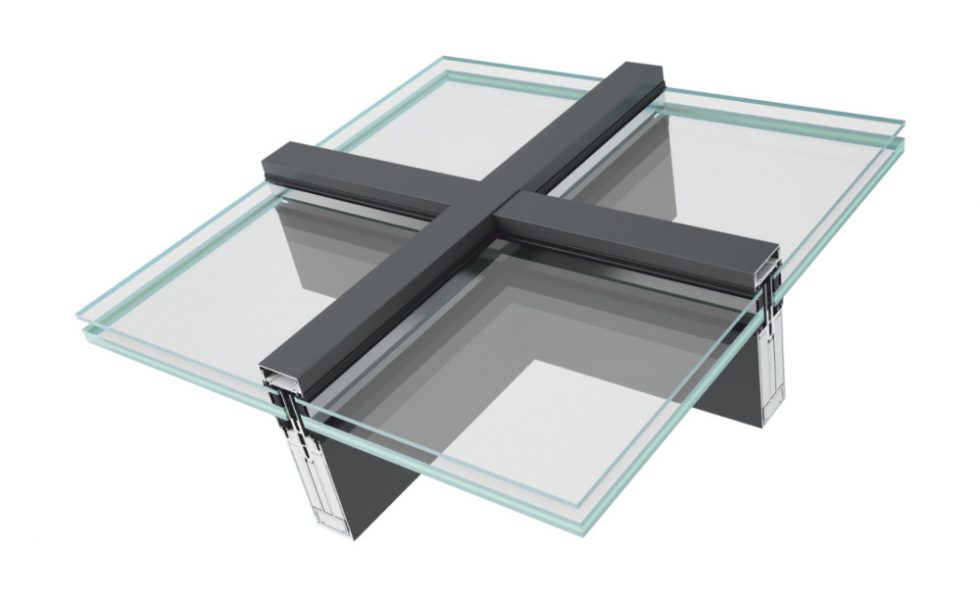

SISTEMUL FA 50N DACH EI

Sistemul FA 50N DACH REI 15, REI 20, RE 30, REW 30 permite proiectarea și realizarea unui acoperiș din sticlă (luminator cu rezistență la foc) și a unei structuri de susținere din profile de aluminiu în sistemul FA 50N.

Sistemul are o structură schelet formată din stâlpi și traverse de aluminiu în care sunt montate plăci de sticlă securizată și rezistentă la foc. În camerele profilelor sunt instalate monturi de consolidare cu separatoare de răcire. În construcția acoperișului, în afară de elementele tipice ale sistemului de aluminiu, au fost instalate materiale izolante cu proprietăți foarte bune de protecție impotriva incendiilor.

AVANTAJELE SISTEMULUI

• posibilitatea de executare a acoperișurilor vitrate într-o singură apă sau în două ape cu o pantă de la 0o-80o,
• posibilitatea de realizare a construcţiilor în diferite variante de culoare și finisare ale suprafeţelor,
• respectarea standardelor riguroase de protecţie împotriva incendiilor – clasa de rezistenţă la foc REI 15, REI 20, RE 30, REW 30,
• posibilitatea de realizare a construcţiilor de luminatoare și a acoperișurilor vitrate de diferite forme,
• posibilitatea de combinare cu alte sisteme Yawal.

PARAMETRI TEHNICI

 Permeabilitatea aerului clasa AE 1200 conf. PN-EN 12152
 Rezistența la apă clasa RE 1200 conf. PN-EN 12154
 Coeficient de conductivitate termică Uf = od 1,27 W/m2K conf. PN-EN ISO 10077-2
 Rezistenţa la vânt 1700-1800 Pa conf. PN-EN 13116
 Izolare fonică Rw (C, Ctr) = 31÷ 44 dB conf. PN-EN ISO 140-3
 Clasificare la foc clasa REI 15, REI 20, RE 30, REW 30, conf. PN-EN 12501-2
 Lățimea internă vizibilă 50 mm
 Lățimea externă vizibilă 50 mm
 Grosimea geamului 10÷56 mm
 Suprafețe vitrate fixare cu benzi de presare și benzi de mascare
